Гибка швеллера ― это не просто придание изгиба сортовому профилю. На практике это управляемое изменение геометрии с сохранением несущей способности, жёсткости полок и стабильности стенки. Швеллеры (ГОСТ и европейские UPN/UPE) гнут для радиусных балок, ребер жёсткости, обхода архитектурных форм, каркасов эстакад и лестниц, рам оборудования. На вид — простой «П-образный» прокат, но при гибке он ведёт себя иначе, чем труба или уголок: открытый контур провоцирует овализацию, кручение и локальные напряжения. Отсюда — особые требования к технологии, оснастке и контролю качества.
Если вы выбираете подрядчика, важно смотреть не только на прайс и сроки. Наличие корректных вальцов (3- или 4-валковых), рабочих роликов под конкретный профиль, возможность правки и инструментального контроля — всё это критично. Для ориентира и детального понимания процесса можно изучить сайт mskmetall.com: там хорошо видно, какие операции и параметры обычно запрашивают на входе.
Когда нужна гибка швеллера и чем она отличается
Швеллеры применяют там, где линейного элемента мало: нужны дуги, кольца, сегменты рам или плавные «обходы» коммуникаций. В отличие от труб, у швеллера открытый профиль. При изгибе это означает:
- высокий риск уводов по кручению;
- возможное «схлопывание» полок внутрь дуги;
- неравномерную деформацию стенки и полок по ширине;
- выраженное пружинение после разгрузки.
Именно поэтому опытный технолог почти всегда закладывает компенсацию пружинения и правильно размещает профиль относительно оси валков: гнуть «гребнем» внутрь или наружу, вести нейтральную линию, подбирать шаблоны для промежуточной проверки.
Базовые технологии: холодная, горячая и комбинированная

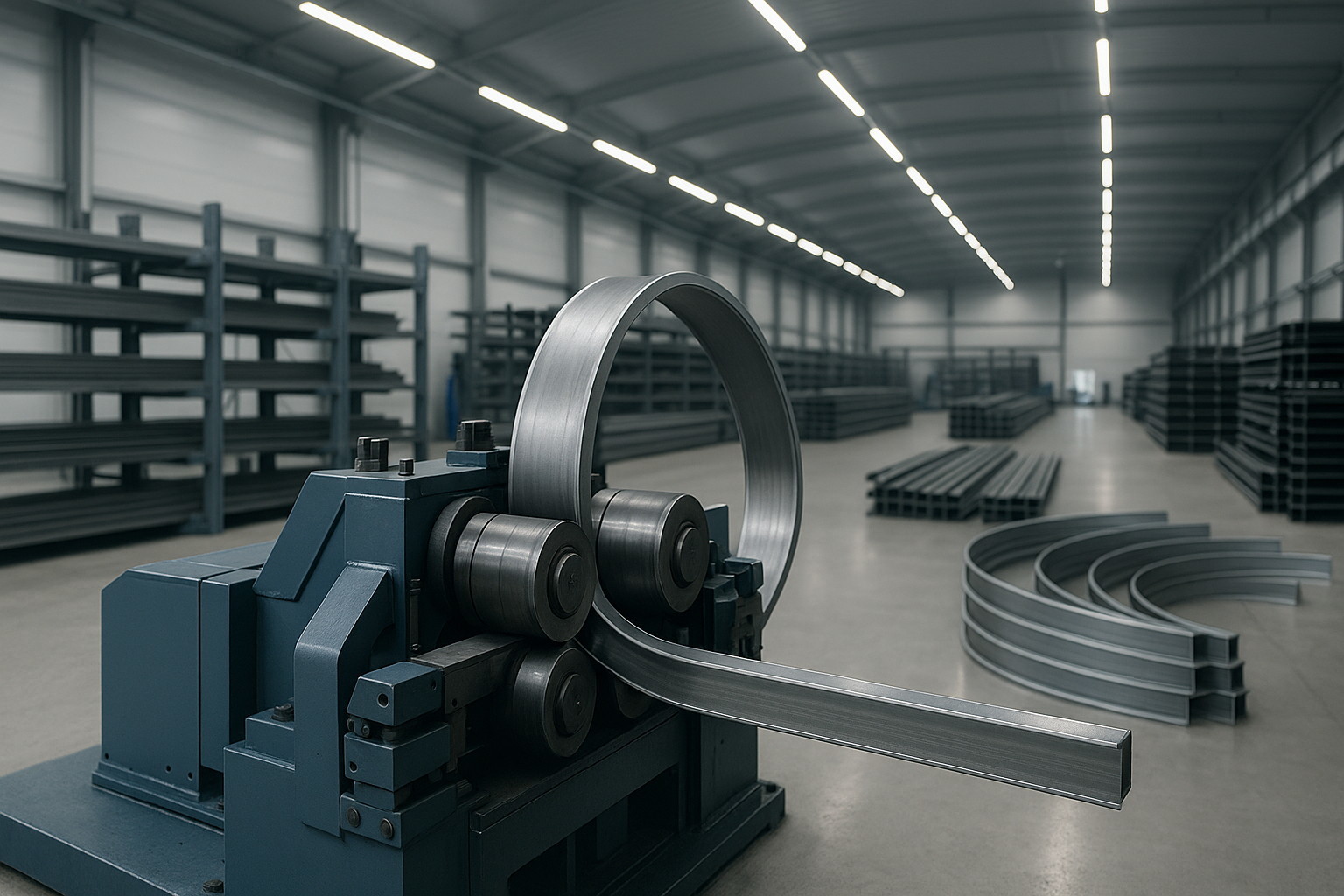

Холодная гибка на вальцах — основной промышленный метод. Трёхвалковые и четырёхвалковые машины постепенно придают радиус серии проходов. Достоинства: точность, воспроизводимость, аккуратная геометрия без окалины. Ограничение: минимальный внутренний радиус зависит от марки стали, высоты швеллера и толщины полок/стенки.
Горячая гибка применяется для крупных и “жёстких” профилей, когда холодом получить нужный радиус нельзя или риск трещинообразования высок. Нагрев локально снижает предел текучести и позволяет гнуть с меньшим сопротивлением. Минусы: тепловые деформации, возможная необходимость последующей правки, нормализации или стабилизирующего отпуска.
Комбинированные схемы (предварительный подогрев участков + вальцовка/пресс) встречаются реже, но полезны на сложной геометрии и толстом сечении, когда качество кромки и отсутствие складок критичны.
Материалы и минимальные радиусы
Швеллеры гнут из углеродистых сталей (Ст3, S235/S275/S355), нержавейки (AISI 304/316) и реже — алюминиевых сплавов. Общее правило: чем прочнее и жёстче материал, тем больше минимальный радиус при холодной гибке. Существуют ориентиры:
- для конструкционных сталей низких классов прочности минимальный внутренний радиус обычно кратен толщине стенки/полки;
- для высокопрочных сталей и нержавейки допустимый радиус больше;
- алюминий «послушнее» на толстых стенках, но склонен к гофрообразованию на полках.
Конкретные значения всегда уточняют в техкарте под ваш номер швеллера (например, № 10, 16, 20, 24, 30) и нюансы стандарта (ГОСТ/UPN/UPE). Грамотный технолог спросит не только радиус, но и направление гиба, допуск на дугу и допустимые уводы по кручению.
Оборудование: не только валки
Да, вальцовка — сердце процесса, но качество делает «обвязка»:
- Ролики и прижимы под конкретный профиль снижают овализацию полок.
- Гидравлические прессы помогают локально «довести» зоны, где радиус «плывёт».
- Правильные шаблоны/калибры позволяют контролировать дугу по длине, а не только «в точке».
- Кантователи и опоры исключают перекос при работе с длинномерными заготовками.
- Измерительный контроль — от простых лекал до 3D-сканирования для серийных партий и ответственных объектов.
Что нужно от заказчика
Чтобы стартовать без потери времени, подготовьте:
- Чертёж или 3D-модель (DWG/DXF/STEP) с указанным внутренним/средним радиусом, длиной дуги/сегмента и направлением гиба.
- Материал и стандарт профиля (ГОСТ 8240, UPN, UPE), марка стали, реальная длина заготовки.
- Требуемые допуски: по радиусу, хорде, стрелке прогиба, кручению и плоскостности полок.
- Требования к поверхности (без вмятин/рисок), кромкам и последующей обработке (сверловка, фаски, покраска, оцинковка).
- Объём партии и график: от разовых деталей до серий.
Чем конкретнее входные данные, тем точнее расчёт стоимости и меньше переделок.
Расчёт и компенсация пружинения
Пружинение — естественное «возвратное» движение материала после разгрузки. Для швеллера оно чувствуется сильнее, чем для замкнутых профилей. Инженер учитывает это двумя способами:
- перегиб (делаем чуть меньше радиус на проходах, чем требуется по чертежу);
- коррекция траектории (поджим верхнего/нижнего валка, изменение шага).
Опытно-статистические кривые для конкретных марок стали экономят часы перенастройки и снижают брак.
Типичные дефекты и как их избегать
- Овализация полок — лечится правильной оснасткой и ограничением подачи.
- Гофрообразование/складки на внутренней полке — дозируем деформацию, используем прижимы или предварительный подогрев.
- Кручение — корректируем ориентацию профиля, добавляем боковые направляющие, контролируем подачу.
- Разрывы/микротрещины — снижаем деформацию за проход, переходим на горячую/комбинированную схему, подбираем материал.
- Неравномерный радиус — больше контрольных точек, правка на прессе, шаблоны на длину.
Контроль качества
Для ответственных конструкций визуального осмотра мало. В ход идут:
- измерение радиуса и стрелы прогиба контактными/бесконтактными методами, сверка с чертежом;
- контроль кручения (измерение угла на длину) и плоскостности полок;
- НК по требованию: капиллярный контроль зоны растяжения, магнитопорошковый и ультразвуковой для обнаружения дефектов;
- протоколы и карты замеров для партии: это удобно, когда швеллеры уйдут на мост, фермы или технологические рамы.
Сроки и экономика
На сроки влияет не только очередь на вальцах. Важны:
- доступность нужных роликов и оснастки;
- количество проходов до стабильного радиуса;
- партия и повторяемость (серия всегда быстрее единичных проб после настройки);
- последующие операции — правка, финишная обработка, покрытие.
- Рациональный подход — согласовать два ценника: «первая деталь» (с учётом наладки) и «серия». Это честно и прозрачно для обеих сторон.
Как выбрать исполнителя
Ищите не «волшебный станок», а компетенцию:
- технолог готов спросить о допусках и условиях эксплуатации (помещение/улица, сварка, покрытия);
- предлагает макет-шаблон для утверждения радиуса;
- даёт понятные ограничения по Rmin, предупреждает о рисках кручения и овализации заранее;
- фиксирует в договоре контрольные параметры и методику приёмки.
- Хороший знак — наличие портфолио радиусных балок, колец, сложных сегментов, а также отчётности по НК, если речь о критичных узлах.
Немного практики: о чем ещё стоит помнить
- Направление гиба имеет значение: «гребень внутрь» и «гребень наружу» дают разный характер деформации.
- Швы и отверстия в зоне гиба — дополнительный риск. Если их невозможно сместить, корректируйте режимы.
- Поверхность. Следы от роликов минимизируют мягкими прижимами и чистовой «доводкой».
- Сборка. Чем точнее радиус и геометрия, тем меньше натягов при монтаже, меньше скрытых напряжений.
- Логистика. Длинные дуги требуют аккуратной упаковки и подпорок, чтобы не «поймать» нежелательную правку уже в пути.
Итог
Гибка швеллера — это ремесло, переведённое на язык инженерии. За внешней простотой скрываются десятки маленьких решений: выбор схемы, борьба с кручением, компенсация пружинения, контроль радиуса на всей длине. Когда подрядчик показывает прозрачные допуски, честно говорит об ограничениях и документирует результат — на выходе вы получаете не просто «согнутый швеллер», а предсказуемый элемент конструкции, который встанет на место без сюрпризов и прослужит столько, сколько заложено в проекте. Если же вы только планируете радиусные элементы, лучше обсудить детали на этапе эскиза — это сэкономит материал, время и нервы в цеху и на монтаже.
