На новый уровень
Развитие промышленности в послевоенный период поставило перед энергетиками совершенно новые, масштабные задачи. Электростанции сдавали одну за другой, но генерирующих мощностей хронически не хватало. Все острее становились проблемы с обеспечением системной надежности региональных энергосистем. Ученые предложили выход: надо создавать на базе смежных регионов объединенные энергосистемы и связывать их магистральными линиями высокого напряжения в Единую энергосистему (ЕЭС) страны.
ОЭС Средней Волги полвека назад
Количество региональных энергосистем — 6 (Куйбышевская, Башкирская, Татарская, Оренбургская, Саратовская, Ульяновская).
Электростанций — 26; установленная мощность — 4,3 тыс. МВт;
годовая выработка (1960 год) — около 21,2 млрд. кВт•ч,
максимум энергопотребления (1960 год) — 2 231 МВт;
ЛЭП напряжением 400 кВ — 2.
Количество региональных энергосистем — 9 (Нижегородская, Пензенская, Самарская, Саратовская, Ульяновская области, республики Марий Эл, Мордовия, Чувашия и Татарстан).
Электростанций — 61 (38 ТЭЦ, 5 ГЭС, 1 АЭС, 17 ЭС промпредприятий).
Установленная мощность генерации — 26,4 тыс. МВт;
годовая выработка (2009 год) — около 109,9 млрд кВт•ч;
годовое энергопотребление (2009 год) — 99,3 млрд кВт•ч;
исторический максимум энергопотребления
(1991 год) — 21 801 МВт;
ЛЭП напряжением 500 кВ — 32;
подстанций напряжением 500 кВ — 14.
В 1956 году воздушная линия класса напряжения 400 кВ Куйбышев – Москва связала объединенную энергосистему (ОЭС) Средней Волги и ОЭС Центра. С этого началось функционирование ЕЭС СССР. В мае 1959 года была достроена линия Куйбышев – Урал, и уже три объединенных энергосистемы заработали параллельно.
Оперативно-диспетчерское управление Куйбышевской, Башкирской, Татарской, Оренбургской, Саратовской и Ульяновской энергосистемами возложили на Объединенное диспетчерское управление энергосистемами Средней Волги. Приказ о его создании вышел 30 марта 1960 года.
Полвека назад ОЭС Средней Волги охватывала 6 регионов и 26 электростанций суммарной установленной мощностью 4,3 тыс. МВт. По нынешним меркам совсем немного — сегодня примерно такой же мощностью располагает генерация Тольятти и Жигулевска.
Параллельную работу Куйбышевской, Саратовской и Ульяновской энергосистем обеспечивали межсистемные линии класса напряжения 220 кВ Сызрань — Саратов и Сызрань — Ульяновск. Тогда они временно работали на напряжении 110 кВ и 35 кВ. Именно эти линии первыми перешли в оперативное управление диспетчеров ОДУ Средней Волги.

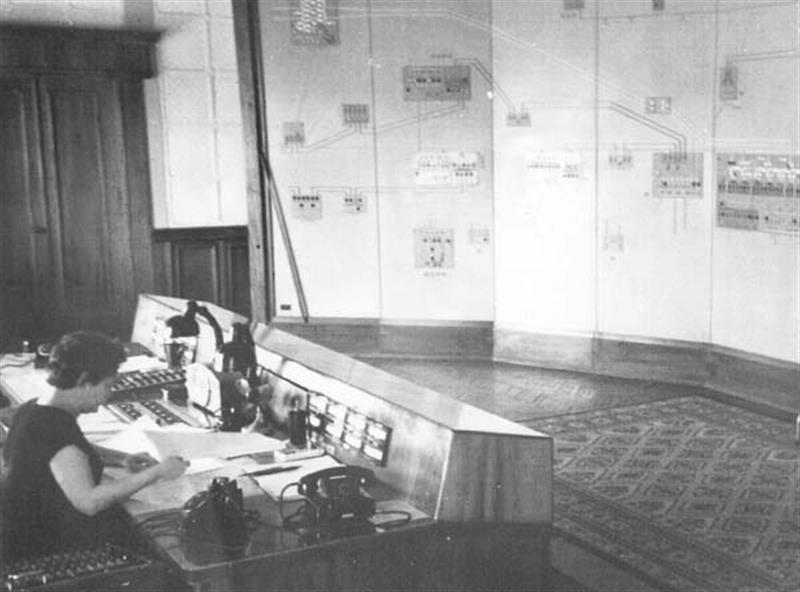

Диспетчерский пункт ОДУ разместили в здании института «Оргэнергострой» на Самарской площади Куйбышева. Всего четыре комнаты, и первая забота начальника ОДУ Средней Волги Бориса Пономарева — организовать надежную, бесперебойную связь. Первый диспетчерский щит с пультом на два рабочих места и телефонным коммутатором заработал в конце 1961 года. Были налажены прямые каналы диспетчерской связи с управлениями Куйбышевской железной дороги и речфлота, междугородной телефонной станцией Минсвязи СССР, АТС РЭУ «Куйбышевэнерго». Диспетчеры напрямую соединялись с крупнейшей подстанцией класса напряжения 400 кВ «Бугульма», а также с Саратовской энергосистемой.
Всеобщая автоматизация
В 60-е — 80-е годы энергосистема развивалась стремительно. На 80-е пришелся ввод в эксплуатацию трех энергоблоков Балаковской АЭС — каждый по 1000 МВт. Были достроены Чебоксарская и Нижнекамская ГЭС, проложены новые 500-киловольтные ЛЭП, связавшие Среднюю Волгу с ОЭС Центра и ОЭС Урала. Проектировщики рапортовали о решении очередных задач по повышению системной надежности, а управлять такой энергосистемой становилось все труднее.
На дежурную смену обрушивалась лавина информации, не легче приходилось и специалистам из службы электрических режимов. «Когда было нужно, режимщики выходили на работу и в выходные», - вспоминает бывший начальник ОДУ Средней Волги Евгений Осечкин. Уже к концу 60-х стало ясно, что нужна автоматизированная система диспетчерского управления, и в 1970 году в ОДУ создали службу вычислительной техники.
В сентябре 1970-го с конвейера Волжского автозавода сошли первые «Жигули», а в ОДУ Средней Волги запустили первую ЭВМ. Сразу обозначили приоритетное направление — разработать оперативно-информационный комплекс (ОИК КП СВД), основной инструмент работы диспетчера. В 1974 году комплекс сдали в эксплуатацию, он стал одним из первых в СССР. А вскоре специалисты ОДУ запустили опять же первый в СССР двухмашинный ОИК. Впоследствии его использовали многие диспетчерские центры Единой энергосистемы.
В Куйбышеве на улице Полевой началось строительство нового здания ОДУ Средней Волги. Проект оригинальной архитектуры предусматривал размещение мощного вычислительного центра. Огромные усилия, напористость и дипломатичность Бориса Пономарева и сменившего его Евгения Осечкина преодолели все сложности. В конце 1981 года новоселье состоялось.
Новое здание — новые возможности для размещения самого современного оборудования, мощный толчок для развития ОДУ. В 1988 году запустили первую очередь централизованной системы автоматического вторичного регулирования частоты и перетоков активной мощности (ЦС АРЧМ). Эта система управляет оборудованием регулирования мощности нескольких крупных ГЭС. В 1994 году началась эксплуатация двухуровневой цифровой централизованной системы противоаварийной автоматики (ЦСПА). ЦСПА позволила снизить объем отключений потребителей в аварийных ситуациях и без ввода новых сетевых мощностей поднять пропускную способность транзитной сети напряжением 500 кВ.
В ногу с реформой
Реформа энергетики поставила перед диспетчерской службой новые задачи. РАО «ЕЭС России» после ряда реорганизаций создало единую диспетчерскую вертикаль. С 2002 года ОДУ Средней Волги стало филиалом ОАО «Системный оператор – Центральное диспетчерское управление Единой энергетической системы». Сегодня Системному оператору поручено исполнять новые функции — по технологическому обеспечению функционирования оптового рынка электроэнергии и мощности. Усложнились электроэнергетические режимы, изменились подходы к планированию и управлению ими, к прогнозированию. Это дало старт новому этапу развития ОДУ.
За последние три года в границы ОЭС Средней Волги вошли еще две ОЭС: Нижегородской области и Республики Татарстан. Обучением и противоаварийной подготовкой специалистов ОДУ и теперь уже девяти региональных диспетчерских управлений (РДУ) занимается Центр тренажерной подготовки персонала. Он функционирует с 2004 года.
В 2007 году завершены реконструкция и технологическое переоснащение диспетчерского центра. В здании на Полевом спуске создан уникальный автоматизированный инженерный комплекс, объединяющий все инженерные системы здания. В легендарной «тарелке» над зданием уже третий год работает гордость ОДУ — видеопроекционный диспетчерский щит. Он дает возможность дежурной смене в режиме on-line видеть состояние энергосистемы вплоть до сетевых объектов класса напряжения 110 кВ. В общей сложности диспетчеры ОДУ получают с энергообъектов Средней Волги более 6,2 тысячи телесигналов и свыше 7,2 тысячи телеизмерений в минуту, позволяющих постоянно контролировать работу оборудования.
Техническое перевооружение в ОДУ — процесс перманентный. В 2010 году заработала унифицированная Централизованная система противоаварийной автоматики (ЦСПА) ОЭС Средней Волги. Она выполнена на базе новейшего микропроцессорного оборудования и обеспечивает более высокий уровень системной устойчивости и надежности. Техническое совершенство и первоклассные специалисты — надежный фундамент для решения любых задач.
Искандер АМЕТОВ, генеральный директор филиала «Объединенное диспетчерское управление энергосистемами Средней Волги» - филиала ОАО «Системный оператор ЕЭС»:
- Сегодня кроме традиционного оперативно-диспетчерского управления энергосистемой на Системного оператора и все его филиалы возложены новые задачи — мы обеспечиваем технологические основы функционирования оптового рынка электроэнергии и мощности, следим за состоянием резервных энергомощностей, готовим материалы для принятия решений по размещению новых генерирующих и сетевых объектов. На пороге запуск рынка системных услуг. Все это новые функции, и мы готовы их выполнять.
